CHX 840 // CHX 1300 Afiadora versátil para serras circulares

CONSTRUÇÃO SÓLIDA

Construção robusta da máquina para operação livre de vibrações e resultados de afiação de alta qualidade

CARENAGEM COMPLETA DE SÉRIE

Para segurança efetiva no trabalho, proteção contra ruídos e emissões, bem como uma aparência caraterística

AMPLA JANELA DE VISUALIZAÇÃO

Porta de operação interna bipartida para uma visão perfeita do processo de afiação

PAINEL DE CONTROLE INOVADOR

Com visor LCD colorido de 10 polegadas e volante multifuncional para uma operação ágil e segura

DESIGN COMPACTO

Construção que economiza espaço e ótima acessibilidade para os operadores

O CONCEITO DA MÁQUINA

Adaptada às expetativas e necessidades do usuário: a CHX permite a usinagem eficiente e de elevada qualidade de serras circulares. Qual é a sua configuração?

Processamento de superfícies do peito e do topo em um suporte, graças ao inovador rebolo duplo e ao eixo A1 automático da VOLLMER
5 eixos controlados por CNC para um processamento completo de todas as geometrias do dente existentes em apenas um ciclo – também para serras com ângulo axial e dentes agrupados
Otimização da coordenação do movimento curto de afiação e tempos de inatividade reduzidos
Conceito de máquina livre de hidráulica – sem necessidade de muita manutenção
Sistema de lubrificação central automático para reduzir custos de manutenção incluído no equipamento standard

//// ELEVADA FLEXIBILIDADE graças aos 5 eixos controlados por CNC (A1, B1, Z1, X1, V1)

//// PROCESSAMENTO DA SUPERFÍCIE DO PEITO

//// PROCESSAMENTO DE SUPERFÍCIES DO PEITO E SUPERFÍCIES DO TOPO em apenas um suporte

//// PROCESSAMENTO DE SUPERFÍCIES DO TOPO

Processo de ajuste automático

O processamento de superfícies do peito e do topo em um suporte garante uma redução clara do tempo de preparação. Graças ao grau de automatização selecionável individualmente da CHX, os tempos de preparação podem ser ainda mais reduzidos. E isto significa, sobretudo: enormes ganhos em termos de conforto, bem como, o aumento de flexibilidade e rentabilidade.

Processo de ajuste automático, composto por amaciamento da serra, detecção de diâmetro e sensor acústico para palpação

// Carro de posicionamento automático da serra

// sensor acústico para uma palpação automática

O USO

O seu alto nível de produtividade, funcionalidade e variabilidade surpreendente tornam as máquinas CHX um investimento rentável, especialmente para serviços de afiação e serrarias. Seja para a usinagem de madeira, alumínio ou metal, quando o assunto são serras circulares, a CHX tem sempre a resposta adequada!

Lixamento oscilante de série – para alto desbaste em apenas um ciclo, p. ex., no processamento de dentes para reparo

O nome VOLLMER garante fiabilidade e estabilidade no processo. O dedo de avanço, montado transversalmente com elevação pneumática, também permite o processamento de segmentos de partícula. Mesmo que estes sejam aparafusados com ou sem anel de reforço nos dispositivos de afiação especialmente fabricados, muitas vezes também com peça de enchimento para preencher as lacunas no corpo da haste.

Grampo de lâmina de abertura larga de série para serras com gola ou anel de reforço
Segundo dedo de avanço opcional para usinagem de passos do dente até 180 mm
Afiadora de dente côncavo para usinagem de serras de dente côncavo

//// PROCESSAMENTO DE SUPERFÍCIES DO TOPO em segmentos da indústria de serrarias

//// USINAGEM DE DENTE CÔNCAVO para melhores resultados na fabricação de móveis, opcional

O processamento de metal está sujeito a requisitos especiais, também no que diz respeito ao processo de afiação. A CHX 840 está predestinada para a usinagem eficiente até mesmo de geometrias do dente complexas e dentes agrupados.

Motor de afiação reforçado com velocidade de corte variável – para maior potência de afiação e possibilidade de otimização de parâmetros de processo e de usinagem
Software opcional para geometrias negativas da superfície do peito e para o processamento de quebra-cavacos
Bobina de afiação ajustável para o processamento de quebra-cavacos, para maior flexibilidade

//// PROCESSAMENTO DE QUEBRA-CAVACOS EM SERRAS com rebolo de 50 mm

//// PROCESSAMENTO DE QUEBRA-CAVACOS EM SERRAS com rebolo de 125 mm

Pela primeira vez, a configuração automática do corpo base como programa independente para o pré-processamento eficiente da serra circular para o processo de afiação subsequente
Função adicional opcional para retificação de alojamento de placa – para a preparação ideal da serra em bruto no processo de produção

OPCIONAL: A AUTOMATIZAÇÃO

//// ALIMENTAÇÃO RÁPIDA, graças a 2 eixos controlados por CNC (R2, Y2)

A todos aqueles que queiram trabalhar de forma ainda mais eficiente e produtiva com a sua CHX, recomendamos a combinação com a alimentação HS, disponível sob encomenda. A alimentação automática da máquina permite até 7 horas de autonomia, possibilitando uma operação totalmente automática, por exemplo, durante a noite. A programação e preparação da pilha de serragem é possível durante a operação da máquina.

Alimentação automática da máquina com serras circulares com altura da pilha até 180 mm (para até 25 serras)
Pilhas de serras com camadas intermediárias para proteção das lâminas
Para orifícios até 80 mm
Para serras circulares com diâmetro de 140–530 mm em dois intervalos possíveis (140–370 mm ou 300–530 mm)
Estação de introdução de dados para programação de pilhas

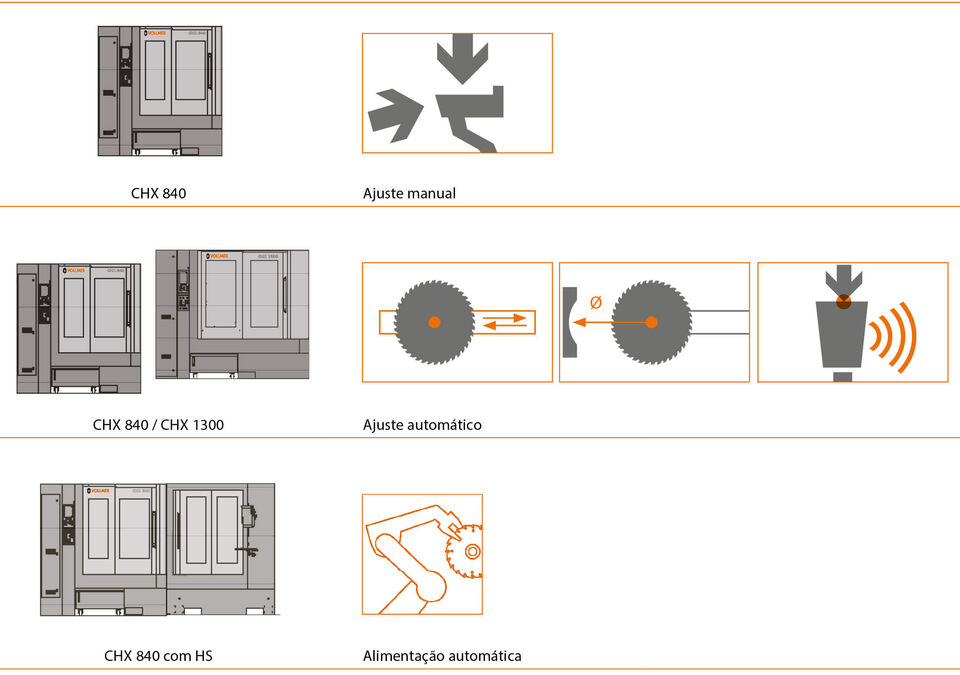

TODAS AS POSSIBILIDADES DE AUTOMATIZAÇÃO NA VISÃO GERAL

Independente do nível de automatização da CHX que escolha: graças ao processamento superfícies do peito e do topo em um suporte, a CHX permite diminuir o tempo de preparação, iniciando o processamento mais rápido.

Além disso, poderá otimizar ainda mais o tempo de preparação com o processo de ajuste automático. E, com a automatização HS, ainda possibilita uma operação totalmente automática, por exemplo, durante a noite. Na visão geral, poderá ver as possibilidades de automatização individuais que a CHX oferece.

O CONCEITO OPERACIONAL

O conceito operacional moderno, com o volante multifuncional, torna o trabalho muito mais fácil e rápido. A seleção e o deslocamento dos eixos podem ser feitos de uma maneira muito fácil para evitar uma eventual operação indevida. Além disso, o volante exerce a função de potenciômetro para permitir realizar adaptações de velocidade na operação automática.

Tempo de afiação reduzido e acabamento otimizado através de entradas variáveis das velocidades de afiação
das diferentes superfícies
Sem necessidade de digitar o valor de passo do dente, graças ao sensor no dedo de avanço
O ajuste automático dos ângulos de ataque e dos ângulos livres pelo eixo A1 controlado, evita erros de configuração
Conexão em rede para proteção de dados e recolha de dados MDE e BDE
