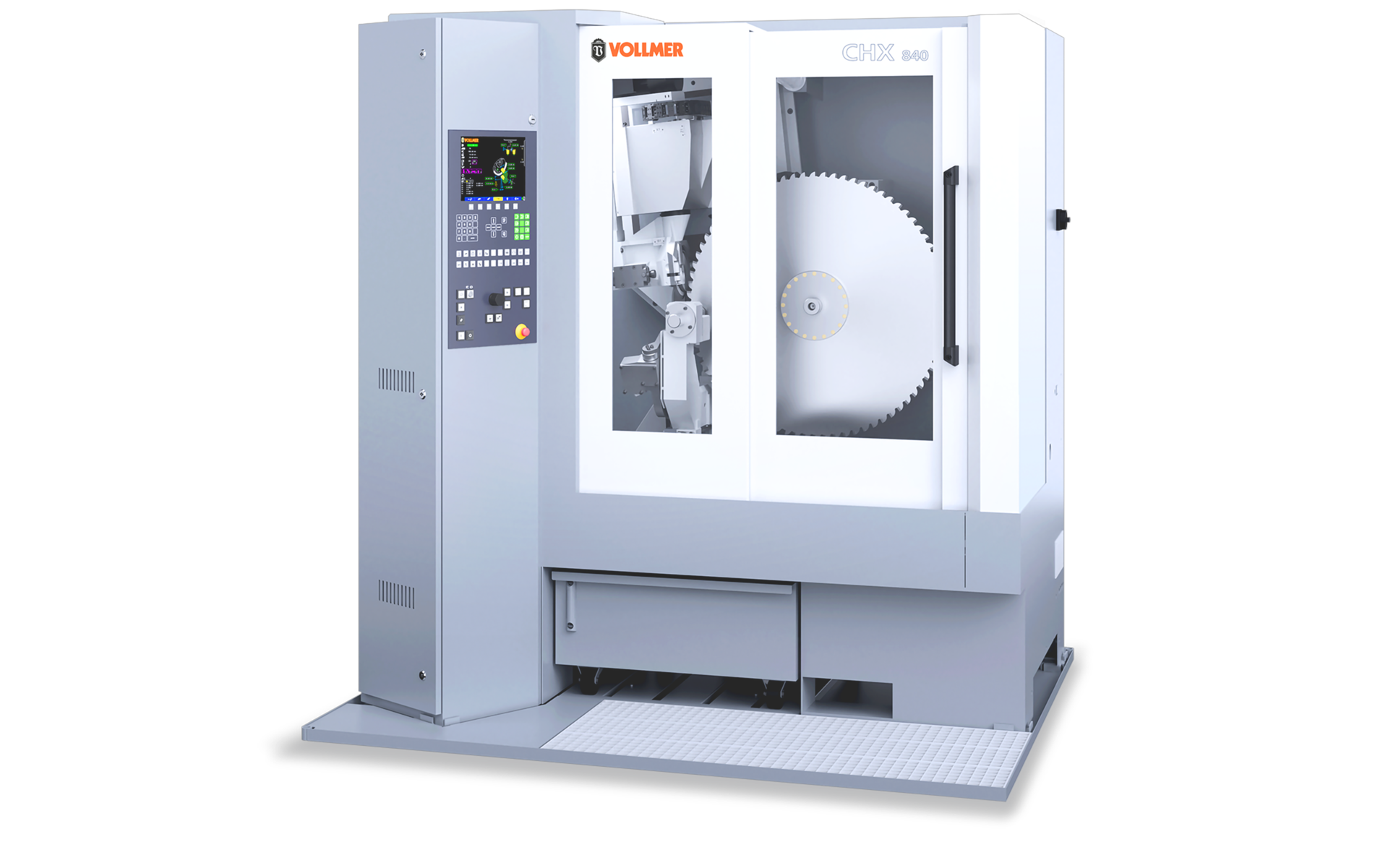

ПРОЧНАЯ КОНСТРУКЦИЯ
Массивная конструкция станка для высококаче-ственной работы без вибрации
СЕРИЙНОЕ ИСПОЛНЕНИЕ В ЗАКРЫТОМ КОРПУСЕ
Для эффективной работы, шумоизоляции и защиты от вредных веществ, а также для пре-зентабельного внешнего вида
БОЛЬШОЕ СМОТРОВОЕ ОКНО
Телескопическая дверца, обеспечивающая превосходный обзор рабочей зоны, открывается внутрь станка
УСОВЕРШЕНСТВОВАННЫЙ ПУЛЬТ УПРАВЛЕНИЯ
10-дюймовый цветной ЖК-дисплей и много-функциональная ручка-маховичок для быстрого и удобного управления
КОМПАКТНАЯ КОНСТРУКЦИЯ
Компактная конструкция и оптимальный доступ оператора к узлам станка
КОНЦЕПЦИЯ СТАНКА
Неизменное соответствие индивидуальным запросам пользователей, благодаря чему станки CHX обеспечивают высокоэффективную и высококачественную обработку дисковых пил. Какая модификация подойдет именно вам?

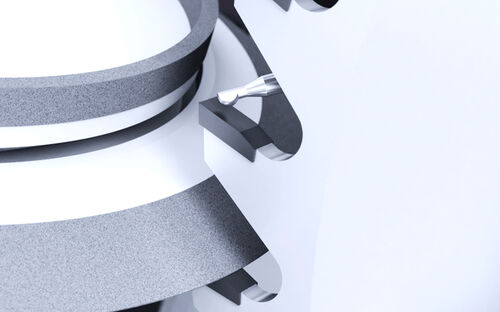

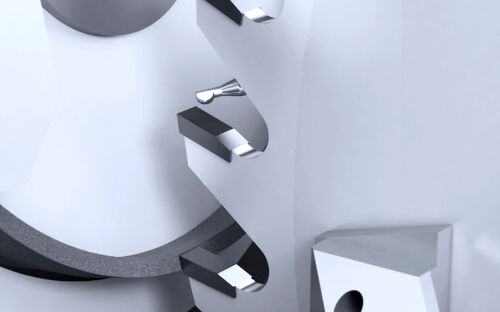

- Обработка передней и задней граней всего за один рабочий цикл по оригинальной технологии VOLLMER с использованием сдвоенного шлифовального круга и автоматической оси A1

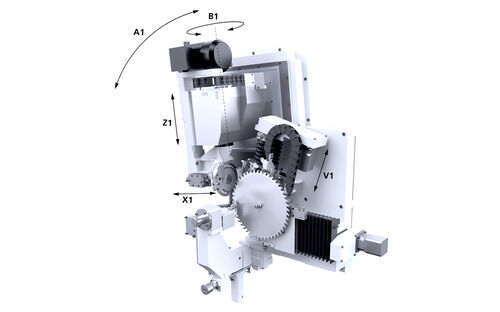

- 5 осей с ЧПУ для комплексной обработки любых распространенных геометрий зубьев за один рабочий цикл — даже для пил со скосом по передней грани и групповым расположением зубьев
- Оптимальная координация перемещений для ускорения процесса заточки и сокращения вспомогательного времени
- Отсутствие гидравлических узлов — минимальная потребность в техобслуживании
- Автоматическая централизованная система смазки в базовой комплектации сокращает расходы на обслуживание
![](/fileadmin/_processed_/2/f/csm_VOLLMER_Kreissaegen_CHX840_Kinematik_e363b84095.jpg)
![](/fileadmin/_processed_/5/a/csm_VOLLMER_Kreissaegen_CHX840_Spanflaechebearbeitung_0c40bc9f10.jpg)
![](/fileadmin/_processed_/6/1/csm_VOLLMER_Kreissaegen_CHX840_CHX1300_Span-Freiflaechenbearb_a14ed62c63.png)
![](/fileadmin/_processed_/d/e/csm_VOLLMER_Kreissaegen_CHX840_Freiflaechenbearbeitung_a07e6dcb95.jpg)
Автоматическая настройка
Обработка передней и задней граней за один рабочий цикл заметно сокращает время настройки. Индивидуальный уровень автоматизации CHX позволяет дополнительно сократить время настройки. Прежде всего это означает заметное повышение комфорта и гибкости работы, а также высокая рентабельность.
- Автоматическая наладка включает в себя подвод пилы, распознавание диаметра и акустический датчик для снятия размеров
ОБЛАСТЬ ПРИМЕНЕНИЯ
Благодаря высокой производительности, функциональности и гибкости станки CHX являются выгодной инвестицией для сервисных центров по заточке инструмента, а также для лесопильных предприятий. Станки CHX — это отличный выбор для заточки дисковых пил, используемых для резки древесины, алюминия или металла!
- Осцилляционная заточка в серийном исполнении — для повышения производительности съема за один рабочий цикл, например, при обработке восстанавливаемых зубьев

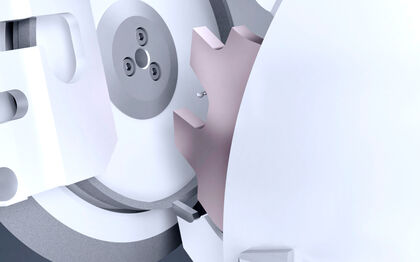

VOLLMER — это синоним надежности и стабильности. Благодаря поперечной установке толкателя с пневматической защелкой возможна заточка стружколомных пластин. С прикручиваемым на специальные оправки усиливающим буртиком или без него; в т. ч. с проставками для заполнения пропусков между зубьями.
- В стандартную комплектацию входит широко раскрывающийся зажим полотна с буртиком или армирующим кольцом
- Предлагаемый в виде опции второй толкатель для обработки зубьев с шагом до 180 мм

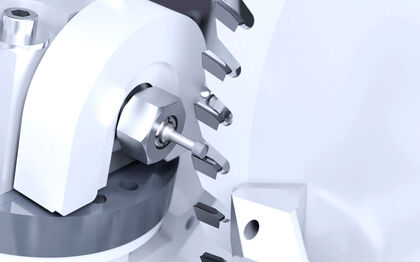

- Дополнительное устройство для заточки зубьев с вогнутой передней гранью (опция)
![](/fileadmin/_processed_/7/f/csm_VOLLMER_Kreissaegen_CHX840_Zerspannsegment_0e2983f795.jpg)
![](/fileadmin/_processed_/6/7/csm_VOLLMER_Kreissaegen_CHX840_Hohlbrust_Ausschnitt_54aacfed97.jpg)
В металлообработке предъявляются особые требования, в том числе и к процессу заточки. CHX 840 предназначен для эффективной обработки пил, в том числе со сложной геометрией зубьев и групповым расположением зубьев.
- Усиленный электродвигатель привода круга с изменяемой скоростью вращения — для повышения производительности шлифования и оптимизации технологических параметров и процессов обработки

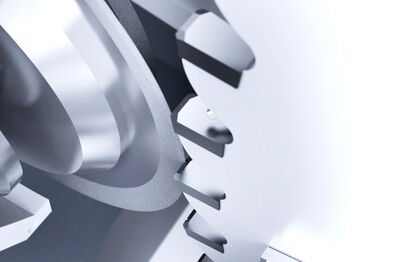

- Программное обеспечение для обработки передней грани с отрицательным углом и обработки стружкоделительной канавки (опция)

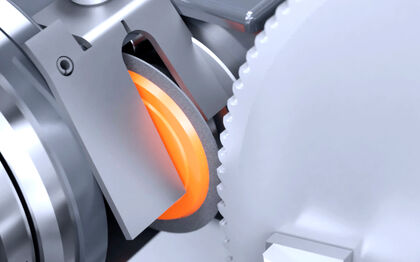

- Подвижный узел шлифования для обработки стружкоделительной канавки для максимальной гибкости
![](/fileadmin/_processed_/3/1/csm_VOLLMER_Kreissaegen_CHX840_Spanteiler_50mm_3dc3766c99.jpg)
![](/fileadmin/_processed_/1/4/csm_VOLLMER_Kreissaegen_CHX840_Spanteiler_125mm_50a77a9ed2.jpg)
ОПЦИЯ: АВТОМАТИЗАЦИЯ
![](/fileadmin/_processed_/1/a/csm_VOLLMER_Kreissaegen_CHX840_Automation-Innen_8ba7f5130b.jpg)

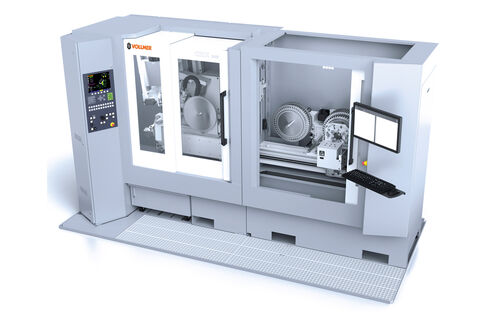

Всем, кто намерен повысить эффективность и производительность своих CHX, мы рекомендуем использовать их в комбинации с предлагаемой в виде опции системой загрузки HS. Система автоматизированной загрузки станка может работать в автономном режиме (без участия оператора) до семи часов, например, в ночное время. Программирование пакетной обработки и соответствующая подготовка пил возможны во время работы станка.
- Автоматическая загрузка станка пильными дисками с максимальной высотой штабеля 180 мм (до 25 пил)
- Загрузка пил в штабель с использованием прокладок для защиты режущих кромок
- Для посадочных отверстий диаметром до 80 мм
- Для дисковых пил диаметром 140–530 мм с двумя возможными рабочими диапазонами (140–370 мм или 300–530 мм)
- Станция ввода данных для программирования пакетной обработки
ОБЗОР ВСЕХ ОПЦИЙ ПО АВТОМАТИЗАЦИИ
Какой именно станок CHX вам нужен и с каким уровнем автоматизации — решать вам: благодаря обработке передней и задней граней за один рабочий цикл значительно сокращается время настройки и ускоряется процесс обработки в целом.
Кроме того, автоматическая наладка позволит вам еще сильнее сократить это время. Система автоматизированной загрузки HS позволяет выполнять обработку без участия оператора в ночное время. Ниже представлены индивидуальные опции по автоматизации, которыми могут оснащаться станки серии CHX.
![](/fileadmin/user_upload/2.Produkte/Kreissaegen/CHX840_1300/Uebersicht_Automatisierungsmoeglichkeiten/VOLLMER_Kreissaegen_CHX_Automatisierungsmoeglichkeiten_DE.jpg)
КОНЦЕПЦИЯ УПРАВЛЕНИЯ
Современная концепция управления с применением новой многофункциональной ручки-маховичка значительно облегчает и ускоряет обработку. Выбор и перемещение осей осуществляется с помощью модуля управления, что способствует предотвращению возможных ошибок. Кроме того, ручка-маховичок служит потенциометром, позволяющим регулировать скорость работы станка.
- Сокращение времени и повышение качества обработки благодаря возможности регулирования скорости заточки
разных поверхностей - Благодаря датчикам толкателя не требуется вводить шаг зубьев
- Автоматическая настройка переднего и заднего углов с помощью управляемой оси A1 позволяет избежать возможных ошибок
- Сетевое подключение для резервного копирования данных и регистрации данных MDB+BDE
