CHX 840 // CHX 1300 kadar daire testere bıçakları için çok yönlü bileme makinesi

SAĞLAM TASARIM

SAĞLAM TASARIM

Yüksek kaliteli sonuçlarla titreşimsiz çalışma için sağlam makine yapısı

STANDART TAM KAPLAMA

STANDART TAM KAPLAMA

Etkili bir çalışma, ses ve emisyon korumasının yanı sıra etkileyici bir görünüm için

BÜYÜK PENCERE

BÜYÜK PENCERE

Taşlama işleminin mükemmel bir şekilde görülebilmesi için içeride kalan, iki parçalı operatör kapısı

INNOVATIVES BEDIENPULT

INNOVATIVES BEDIENPULT

Hızlı ve güvenli kullanım için 10 inç LCD renkli ekran ve çok fonksiyonlu el çarkı ile

KOMPAKT TASARIM

KOMPAKT TASARIM

Yer tasarrufu sağlayan tasarım ve operatörler için optimum erişilebilirlik

MAKİNE KONSEPTİ

Sürekli olarak kullanıcıların beklenti ve ihtiyaçlarına göre tasarlanan CHX, daire testere bıçaklarının verimli ve yüksek kalitede işlenmesini sağlar. Sizin konfigürasyonunuz hangisi?

  • Orijinal VOLLMER çift taşlama diski teknolojisi ve otomatik A1 ekseni sayesinde tek bir bağlamada kesme ve yanak yüzeylerinin işlenmesi
  • Tek bir bağlamada tüm yaygın diş geometrilerinin komple işlenmesi için 5 CNC kontrollü eksen - aks açısı ve grup dişlisi bulunan testereler için de
  • Kısa taşlama süreleri ve daha az üretken olmayan süreler için hareketlerin optimum koordinasyonu
  • Taviz vermeksizin hidrolik sistem içermez ve çok az bakım gerektirir
  • Azaltılmış bakım iş yükü için otomatik merkezi yağlama standart donanıma dahildir

Otomatik ayarlama işlemi

Tek bir bağlamada kesme ve yanak yüzeylerinin işlenmesi, kurulum süresinde önemli bir azalma sağlar. CHX'in münferit olarak seçilebilir otomasyon derecesi sayesinde, kurulum süreleri daha da azaltılabilir. Bu her şeyden önce artan esneklik ve kârlılığın yanı sıra muazzam bir konfor artışı demektir.

  • Testere besleme, çap algılama ve başlatma için akustik sensörden oluşan otomatik ayarlama işlemi

UYGULAMA

Yüksek verimlilik, işlevsellik ve inanılmaz değişkenlik seviyeleri, CHX makinelerini sadece bileme şirketleri için değil, aynı zamanda kereste şirketleri için de değerli bir yatırım haline getirmektedir. Ahşap, alüminyum veya metal işleme için kullanıldığında, daire testere bıçakları söz konusu olduğunda, CHX doğru cevaplara sahiptir!

  • Standart olarak osilasyonlu taşlama - sadece bir geçişte yüksek kazıma için, örneğin onarım dişlerinin işlenmesinde

VOLLMER ismi, süreçte güvenilirliği ve kararlılığı garanti eder. Pnömatik kaldırma özellikli, enine monte edilmiş besleme mandalları sayesinde, talaş segmentleri de sorun değildir. Bunlar, bu iş için özel olarak yapılmış bileme tertibatlarına takviye halkası ile veya olmadan vidalanmış olsa bile, genellikle ana gövdedeki boşlukları dolgu maddeleriyle doldurmak gerekir.

  • Yakalı veya takviye halkalı testereler için standart olarak geniş açılan bıçak sıkıştırma sistemi
  • 180 mm'ye kadar diş hatvelerini işlemek için isteğe bağlı ikinci besleme mandalı
  • İçi boş testerelerin işlenmesi için isteğe bağlı içi boş taşlama cihazı

Metal işlemede bazı özel gereksinimler mevcuttur - bu bileme işlemi için de geçerlidir. CHX 840, karmaşık diş geometrilerinin ve grup dişlilerinin verimli bir şekilde işlenmesi için tasarlanmıştır.

  • Değişken kesme hızına sahip güçlendirilmiş taşlama motoru - yüksek taşlama performansı ve proses ve işleme parametrelerini optimize etme olanağı için
  • Negatif kesme yüzeyi geometrileri ve talaş kırıcı işleme yazılımı opsiyonel
  • Daha fazla esneklik için talaş kırıcı işleme için ayarlanabilir taşlama iğnesi
  • Daha sonraki bileme işlemi için daire testere bıçağının verimli bir şekilde ön işlemeden geçirilmesi için bağımsız bir program olarak ilk defa otomatik temel gövde işleme
  • Opsiyonel ilave fonksiyon uç yuvası taşlama - ham testerenin üretim prosesinde en uygun şekilde hazırlanması için

OPSİYONEL: OTOMASYON

CHX'leriyle daha verimli ve verimli çalışmak isteyen herkese opsiyonel HS yükleme ile kombine kullanımı öneririz. Makinenin otomatik yüklemesi 7 saate kadar özerk çalışma süresine sahiptir ve böylece insansız çalışmaya, örneğin gece boyunca insansız işletime olanak sağlar. Testere yığınının programlanması ve hazırlanması, makine çalışırken yapılabilir.

  • 180 mm istif yüksekliğine kadar daire testere bıçakları ile otomatik makine yükleme (25 testereye kadar)
  • Kesici kenarları korumak için testereleri ara katmanlarla istifleme
  • 80 mm'ye kadar delikler için
  • İki olası çalışma aralığında (140-370 mm veya 300-530 mm) 140-530 mm çaplı daire testereler için
  • İstif programlama için veri giriş istasyonu

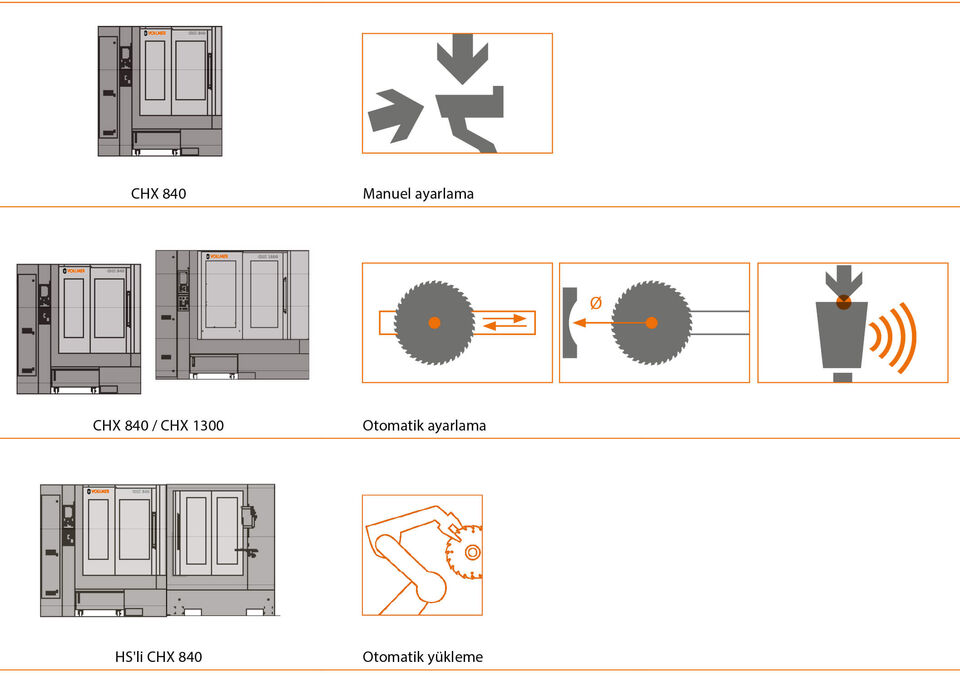

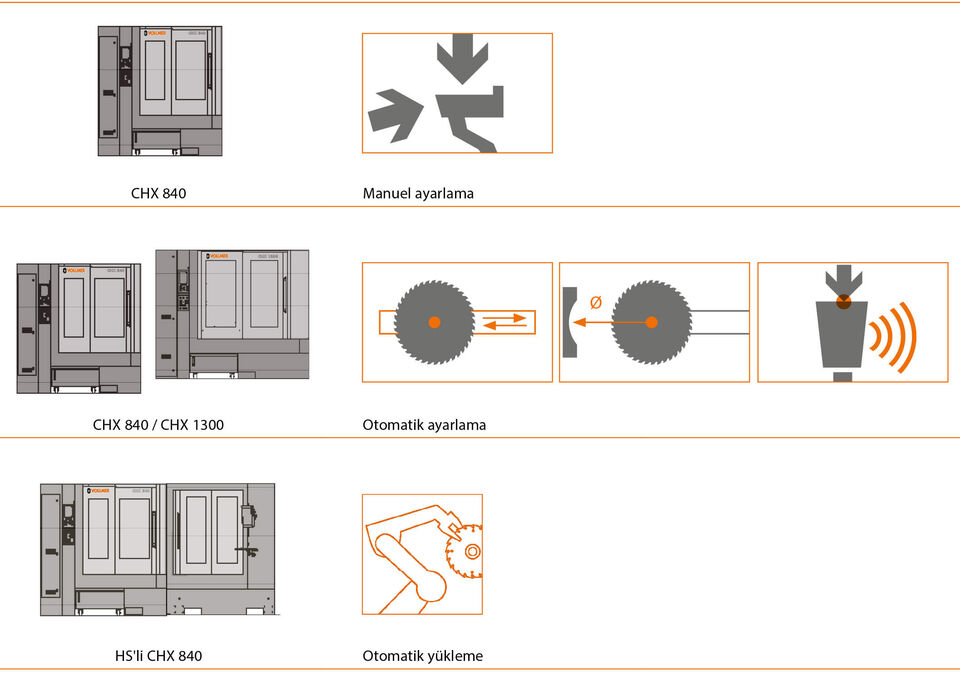

TÜM OTOMASYON OLANAKLARINA GENEL BAKIŞ

CHX için hangi otomasyon derecesine karar vermiş olursanız olun, tek bir bağlamada kesme ve yanak yüzeylerinin işlenmesi sayesinde, kurulum süresinde önemli ölçüde tasarruf sağlayabilir ve işleme sırasında daha hızlı olabilirsiniz.

Ayrıca, otomatik ayarlama süreci ile kurulum sürenizi daha da optimize edebilirsiniz. Üstelik HS otomasyonu ile, insansız bir çalışmaya, örneğin gece boyunca insansız işletime olanak sağlar. Genel bakış içinde CHX'in size hangi otomatik otomasyon seçeneklerini sunduğunu görebilirsiniz.

KULLANIM KONSEPTİ

Yeni çok fonksiyonlu el çarkına sahip modern çalışma konsepti işi daha kolay ve daha hızlı hale getirir. Eksenlerin seçimi ve hareketi sadece bir modül üzerinden gerçekleştirilir - bu durum olası hatalı kullanımları önlemek için çok faydalıdır. Ayrıca el çarkı otomatik işletimde hız ayarlaması yapmak için bir potansiyometre olarak hizmet eder.

  • Optimum işleme süreleri ve taşlama hızları sağlamak için değişken hız girişleri,
    farklı yüzeyler için
  • Besleme mandalının sensörü sayesinde diş hatvesi girişi gerekmez
  • Kumanda edilen A1 ekseni tarafından kesme ve boşluk açılarının otomatik ayarlanması, ayar hatalarını önler
  • MDE ve BDE verilerinin kaydı ve veri yedekleme için ağ bağlantısı

Daire testere bıçakları için bileme makinesi // VOLLMER CHX 840 ve CHX 1300
