坚固的结构
稳固的机床构造可消除运行中的振动,从而提高成品质量
标配全封闭式护罩
由此提供有效的作业、防噪声和排放防护,并展示出和企业地位相符的外在形象
大视窗
内装两段式操作防护门,使磨削过程一目了然
创新的操作台
配有10英寸LCD彩色显示屏和多功能手轮,以实现快速、安全的操作
紧凑的设计
节省空间的结构和理想的操作便利性
机床理念
始终根据客户的期望和要求量身定制:因此,CHX能够实现高效率、高质量的圆锯片加工。您的配置是什么?
- 借助孚尔默成熟的双砂轮技术和A1自动轴,只需一次夹紧,即可刃磨齿顶齿面
- 5根CNC控制轴,一次夹紧即可对所有常见齿形进行完整加工 – 即便是针对轴向角和组齿
- 最理想的动作协调性,既缩短磨削时间,又减少非生产时间
- 始终无需采用液压系统 – 维护成本极低
- 基本配置中已包括自动中央润滑系统,从而进一步降低维护费用
![](/fileadmin/_processed_/2/f/csm_VOLLMER_Kreissaegen_CHX840_Kinematik_e363b84095.jpg)
![](/fileadmin/_processed_/5/a/csm_VOLLMER_Kreissaegen_CHX840_Spanflaechebearbeitung_0c40bc9f10.jpg)
![](/fileadmin/_processed_/6/1/csm_VOLLMER_Kreissaegen_CHX840_CHX1300_Span-Freiflaechenbearb_a14ed62c63.png)
![](/fileadmin/_processed_/d/e/csm_VOLLMER_Kreissaegen_CHX840_Freiflaechenbearbeitung_a07e6dcb95.jpg)
自动对刀过程
一次夹紧即可加工齿顶齿面,确保明显缩短的调机时间。借助可以个性化选择的CHX自动化程度,还能进一步节约调机时间。至关重要的一点是:这不仅代表着极大的便捷性,还意味着灵活性和收益率的提高。
- 自动对刀过程,包括锯片缩回、直径识别和触碰探测用声学传感器
应用
卓越的生产效率、出色的功能性和非凡的灵活性,让CHX机床成为刃磨服务领域以及锯木厂特别值得投资的产品。无论是木材、铝材还是金属加工,倘若需要圆锯片,CHX就是最恰当的解决方案!
- 往复磨程序包含在标准配置中 – 磨削余量比较大的情况下只需一个工作循环。比如:刃磨补齿
可选:自动化
![](/fileadmin/_processed_/1/a/csm_VOLLMER_Kreissaegen_CHX840_Automation-Innen_8ba7f5130b.jpg)
如果希望CHX更高效、生产率更出色,我们建议将CHX与HS装载系统搭配使用。机床自动装载最长可达7小时,因此可以实现例如通宵无人作业。可在机床工作期间编程和准备锯堆。
- 机床自动装载圆锯片,最大堆垛高度180 mm(相当于25片锯片)
- 借助垫片堆放锯片,以保护切削刃
- 适用于80 mm以下的内孔
- 适用于直径在140–530 mm的圆锯片(两个加工范围:140–370 mm或300–530 mm)
- 数据工作站,用于堆垛编程

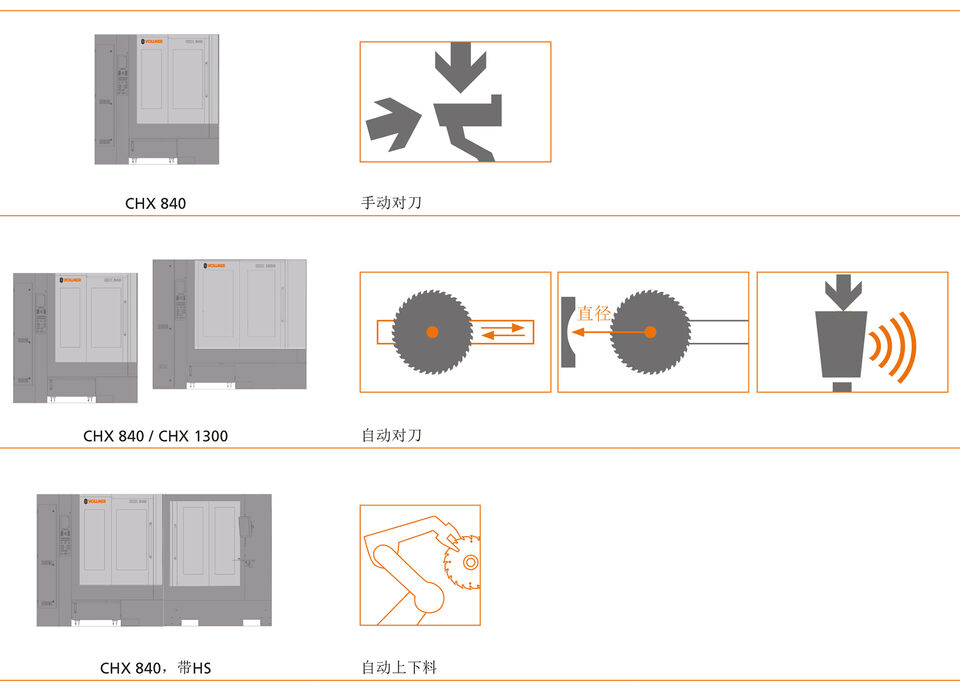

所有自动化选项一览
无论您选择哪种CHX自动化程序:通过一次性夹紧即可刃磨齿顶齿面,从而明显缩短调机时间,更快加工。
此外,您还可以通过自动对刀过程进一步优化调机时间。比如,如果装载HS自动上下料装置,甚至还可以实现通宵无人作业。在概览中您可以看到CHX为您提供的各种自动化选项。
![](/fileadmin/_processed_/4/0/csm_VOLLMER_Kreissaegen_CHX_Automatisierungsmoeglichkeiten_CN_da3016d8fa.jpg)
操作理念
采用新型多功能手轮的现代操作理念让工作明显变得更简单而快捷。控制轴的选择和运行只需要通过一个模块进行 – 对于避免可能出现的误操作很有帮助。另外,手轮可用作电位计,以便在自动运行模式下调整速度。
- 通过输入不同表面的不同磨削速度优化加工时间和
表面质量 - 由于采用了进给棘爪传感系统,因此不需要输入齿距
- 通过受控的A1轴自动调整前角和后角,避免调整错误
- 连接互联网备份数据以及记录加工和生产数据
