QS 860 & QSF 860 A MESMA ESTRUTURA. A MESMA CINEMÁTICA. DIFERENÇAS DECISIVAS.

DISPOSITIVO DE APROXIMAÇÃO MANUAL

O dispositivo de aproximação manual oferece flexibilidade adicional: com ele, qualquer eixo pretendido pode ser ajustado diretamente -independentemente do painel de controle.

OPERAÇÃO INTUITIVA

A operação ocorre por toque ou teclado, bem como através da interface de usuário comprovada e orientada para oficinas. Ela possui uma funcionalidade Override, que permite adaptar facilmente a velocidade de usinagem.

A TECNOLOGIA DE ACIONAMENTO MAIS MODERNA

Ambas as máquinas estão equipadas com uma potente servotecnologia. Economia de energia, economia de espaço e facilidade de assistência. Concebidas para processos complexos com tempos de processamento curtos e máxima produtividade.

recirculação do líquido de refrigeração

Graças à recirculação do líquido de refrigeração, não há necessidade de um reservatório de líquido de refrigeração onde se pode acumular sujeira. Sem sujeira, sem limpeza. Menor esforço de manutenção. Mais tempo para o que é importante.

IOT-GATEWAY DE SÉRIE

Palavra-chave Indústria 4.0: nossas máquinas possuem capacidade de comunicação. Um gateway IoT está instalado de série, o que lhe abre as portas para o mundo digital.

ÓTIMA ACESSIBILIDADE

O armário de comando e as portas de manutenção são perfeitamente acessíveis e as portas de acesso rebaixada têm uma grande amplitude de abertura. A máquina pode ser alimentada com um guindaste através da abertura do teto.

DESIGN MODERNO

Design compacto e ergonômico. Perfeito para trabalho diário, manutenção e reparos.

ESTRUTURA ESTÁVEL

A estrutura monobloco compacta feita de concreto polímero garante máxima estabilidade, estática e dinâmica. Máxima precisão do processo garantida.

GERADOR DE EROSÃO

O gerador de erosão comprovado e inovador Vpulse EDM é a peça nuclear de ambas as máquinas e garante mais flexibilidade, maior desempenho e melhores superfícies.

A QS 860 e a QSF 860 parecem iguais, são construídas de forma quase idêntica e se destacam por diferenças decisivas. Ambas as máquinas se baseiam no mesmo conceito cinemático.

MÁXIMA PRODUTIVIDADE. MÁXIMO DESEMPENHO. SUPERFÍCIES EXCELENTES.

A QS 860 e a QSF 860 têm apenas um objetivo: tornar a afiação das lâminas de serra circular de PCD o mais fácil possível e oferecer a máxima flexibilidade para que você possa obter excelentes superfícies de arestas de corte com processos otimizados. Totalmente automática. Potente. De primeira qualidade. Uma ampla e incomparável gama de aplicações. As QS 860 e QSF 860 são praticamente as mais afiadas para lâminas de serra circular de PCD.

OS DESTAQUES EM RESUMO

CONTROLE TOTAL POR CNC
A QS 860 e a QSF 860 são duas máquinas totalmente controladas por CNC com cinemática de 8 ou 9 eixos.
DIÂMETRO
Ambas as máquinas foram projetadas para lâminas de serra circular com diâmetro de 80 a 860 mm.
PROCESSOS TOTALMENTE AUTOMÁTICOS
Ambas as máquinas possuem um dispositivo de medição para configuração e processos de trabalho totalmente automáticos, bem como inúmeros agregados adicionais para aplicações específicas.
ALIMENTAÇÃO AUTOMÁTICA
A alimentação automática de até três máquinas em conexão com o sistema de manuseamento ND da VOLLMER garante a máxima eficiência.
PARA TODAS AS GEOMETRIAS DE DENTE
Possibilidade de todas as superfícies e combinações de usinagem em um ciclo. Mais flexibilidade é impossível.

PARA VOCÊ. E PARA SUAS APLICAÇÕES.

PARA FABRICANTES DE FERRAMENTAS
Para todos os que produzem, equipam e fornecem lâminas de serra circular de PCD.
PARA SERVIÇOS DE AFIAÇÃO
Para empresas de serviços processem encomendas de forma rápida e flexível.
PARA USUÁRIOS FINAIS E PRESTADORES DE SERVIÇOS
Para fabricantes de móveis, pisos, painéis ou materiais isolantes.

MÁXIMA FLEXIBILIDADE. PARA TODOS OS SETORES.

Corte de madeiras maciças
Corte de produtos derivados de madeira
Corte de alumínio e plásticos
Corte de materiais compostos
Corte de metais
Corte de materiais de minerais

HARDWARE

PROCESSOS ALTAMENTE FLEXÍVEIS. USINAGEM EXTRAORDINÁRIA. TOTALMENTE AUTOMÁTICA.

Dois sistemas de medição em ambas as máquinas, ciclos de retificação intuitivos bem como um curso de abertura ajustável da morsa de fixação da serra tornam seus processos mais flexíveis, aumentam a precisão – e tudo isso de forma completamente automática.

APALPADOR
Quando se trata de precisão, a VOLLMER não se compromete. O apalpador registra todos os parâmetros relevantes de forma completamente automática e fornece uma excelente precisão de medição em 3D. Mais preciso é impossível.
CURSO DE ABERTURA DA MORSA DE FIXAÇÃO DA SERRA AJUSTÁVEL
A morsa de fixação da serra é despressurizada durante o avanço do dente. Para certas características do corpo da lâmina de serra, pode ser necessária uma abertura ampla. Através do ajuste do curso de abertura, é possível aumentar a produtividade.
FIXAÇÃO CENTRAL
Com a fixação central hidráulica, as serras fixadas em dois flanges podem ser processadas rapidamente quando alimentadas manualmente. Isso pode ser necessário se for necessário alcançar uma simetria do dente seguindo o traçado facial.

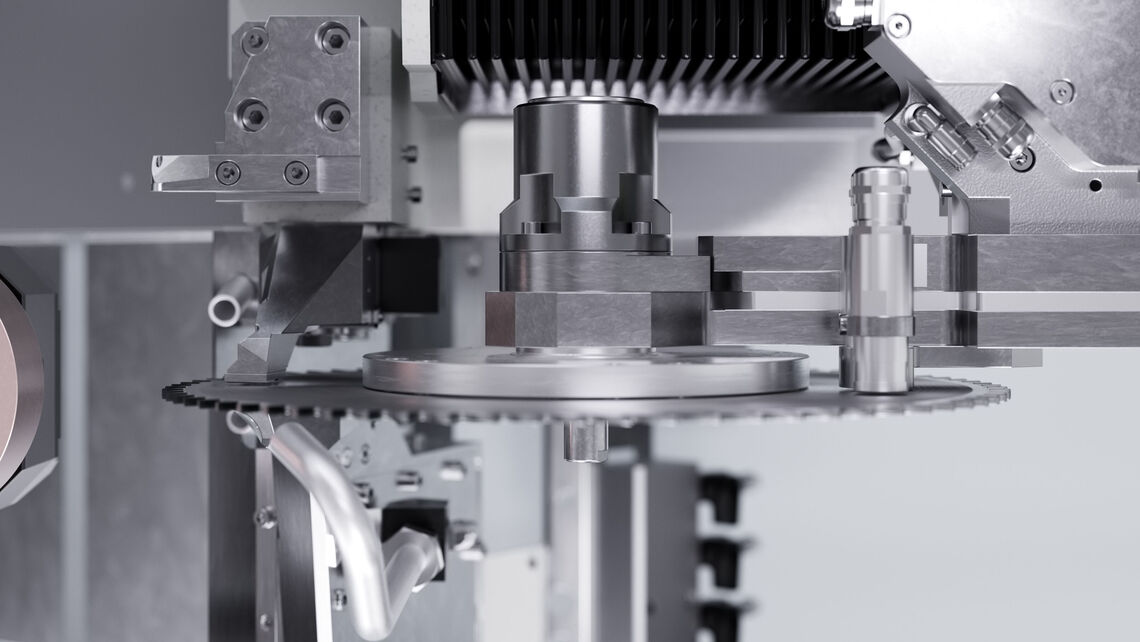

AJUSTE TRANSVERSAL CONTROLADO
Permite a usinagem automática das serras com gola em modo misto. O ajuste transversal controlado transforma uma máquina de 8 eixos em uma máquina de 9 eixos e, assim, aumenta a flexibilidade.
FREIO CENTRAL
O freio central, juntamente com o dedo de avanço, garante a usinagem de serras revestidas com morsa de fixação aberta. Isso garante o posicionamento perfeito.

AJUSTE TRANSVERSAL CONTROLADO Usinagem automática de lâminas de serra com gola em modo misto

FIXAÇÃO CENTRAL para uma usinagem rápida

FREIO CENTRAL para lâminas de serra com revestimento

SOFTWARE

PROCESSOS ALTAMENTE FLEXÍVEIS. USINAGEM EXTRAORDINÁRIA. TOTALMENTE AUTOMÁTICA.

Um conceito de máquinas inteligente e avançado necessita de um conceito de software ao mesmo nível. A QS 860 e QSF 860 tornam tudo fácil. Muitos programas e geometrias já estão integrados.

DETECÇÃO AUTOMÁTICA DO DENTE DE REPARAÇÃO
O sistema de sensores detecta os dentes recém-inseridos e os ajusta ao tamanho. Desta forma, as lâminas de serra com dentes recém-inseridos também podem ser afiadas em um suporte.
DETECÇÃO AUTOMÁTICA DE DENTES QUEBRADOS
O dedo de avanço detecta dentes quebrados: isso evita colisão durante a usinagem.
DETECÇÃO AUTOMÁTICA DO PASSO DO DENTE
O dedo de avanço detecta automaticamente o passo do dente. Não é necessário uma entrada ou configuração manual, a operação incorreta não é possível. Os dentes agrupados também podem ser facilmente configurados e usinados.
PROGRAMAS DE MEDIÇÃO INTELIGENTES
Programas de medição específicos medem um dente, vários dentes ou todos os dentes após a usinagem e emitem os dados de forma digital. Dessa forma, se garante o controle total da qualidade.
PROGRAMA DE MÚLTIPLAS SUPERFÍCIES AMPLIADO
Graças ao programa multi-superfícies ampliado, podem ser usinadas até 90 superfícies. Opcionalmente em um dente ou dividida por até 30 dentes. Para você, isso significa máxima flexibilidade.

GERADOR DE EROSÃO

A peça nuclear de ambas as máquinas é o gerador de erosão Vpulse edm comprovado e inovador. Perfeito para a usinagem de materiais de corte ultraduros como o PCD. Para maior eficiência ou melhor qualidade dos resultados – conforme a necessidade.

base de dados tecnológica

E isso não é tudo: A base de dados tecnológica integrada facilita o manuseio através de parâmetros pré-configurados, e aumenta a facilidade de utilização devido à seleção rápida do programa de usinagem adequado ao material. Além disso, o banco de dados tecnológico pode ser expandido individualmente dependendo das necessidades do cliente.

OPERAÇÃO

OPERAÇÃO SIMPLES. POR TOQUE. POR TECLADO. COMO VOCÊ PREFERIR.

As QS 860 & QSF 860 são sobretudo fáceis de operar. Todos os dados necessários para a programação podem ser encontrados em duas janelas de programação claramente estruturadas. Símbolos claros e um design moderno fornecem uma orientação inconfundível. A interface de usuário é familiar. A operação propriamente dita é realizável por toque ou teclado. E para aplicações especiais, bem como para manutenção – p. ex., ao medir ou referenciar – está disponível como opção o prático controle manual. Resumindo: mais simples e mais flexível é impossível. Carregar, escolher o programa e pronto.

DESIGN MODERNO

Símbolos claros, operação simples e visual moderno. Em nossa tela, todos se podem orientar intuitivamente.

TOQUE E TECLADO

Alguns preferem teclados, outros telas táteis. Alguns usam os dois. A CS 860 e a CSF 860 têm ambos. Isso não é somente simples, mas muito prático.

FUNÇÃO OVERRIDE

A função Override serve de potenciômetro e permite realizar adaptações de velocidade na operação automática quando necessário.

INTERFACE DE USUÁRIO COMPROVADA

Quem já trabalhou com uma afiadora VOLLMER já conhece esta interface de usuário especialmente desenvolvida para oficinas. A operação é realizada através de duas janelas de programa.

GERENCIAMENTO DE ELETRODOS DE EROSÃO

As máquinas possuem gerenciamento de eletrodos de erosão idênticos. Por outras palavras: uma vez medidos, os eletrodos de erosão não precisam ser medidos novamente depois de terem sido trocados. Os operadores beneficiam do manuseamento mais simples.

DISPOSITIVO DE APROXIMAÇÃO MANUAL

O dispositivo de aproximação manual

permite que a máquina seja operada em

qualquer posição – ideal para usos

manuais independentes do painel de controle,

aplicações especiais e trabalhos de

manutenção para calibrar os eixos

e a máquina.

SISTEMA MÉTRICO E IMPERIAL

Países diferentes, unidades de medição diferentes. Quem não medir pelo sistema métrico, mas pelo imperial, também encontra tudo em polegadas.

A MESMA ESTRUTURA. A MESMA CINEMÁTICA. DIFERENÇAS DECISIVAS.

UNIVERSAL PARA A SUPERFÍCIE DE TOPO.

Mais flexibilidade: também para os processos. É exatamente isso que lhe oferece a QS 860, a afiadora para superfície de topo de lâminas de serra circular de até 860 mm. Você beneficia de mais flexibilidade nos programas. Pode até combinar diferentes operações em várias máquinas.

USINAGEM ABRANGENTE NA SUPERFÍCIE DE TOPO

USINAGEM ABRANGENTE NA SUPERFÍCIE DE TOPO
Usinagem eficiente e flexível de diferentes geometrias e formatos de dente na superfície de topo.
USINAGEM DE CONTORNOS NA SUPERFÍCIE DE TOPO
A unidade de erosão independente permite a usinagem de um perfil em V ou radial.
MEDIÇÃO DE ÂNGULO AUTOMÁTICA
A medição do ângulo livre ou oblíquo aumenta o conforto da operação, p. ex., na usinagem de um perfil na superfície de topo e contribui significativamente para a prevenção de erros. Não é necessária uma medição prévia externa.

USINAGEM DE CONTORNOS NA SUPERFÍCIE DE TOPO

DEDO DE AVANÇO MONTADO TRANSVERSALMENTE
Graças ao dedo de avanço montado transversalmente da QS 860 e a respectiva fixação da serra podem ser afiados manualmente e sem problemas mesmo serras com desvio da lâmina padrão.
MEDIÇÃO E RETIFICAÇÃO DOS ELETRODOS DE EROSÃO
O eletrodo de erosão está sujeito a desgaste durante a erosão. É portanto necessário que seja retificado ciclicamente para restaurar suas propriedades originais. Com a QS 860, o eletrodo é medido e retificado automaticamente. O resultado: resultados de erosão perfeitos.

MÁXIMA FLEXIBILIDADE PARA OS FLANCOS.

A máquina de erosão de flancos de oito eixos é controlada por CNC e foi concebida para a usinagem completa das mais diversas formas de dentes. Confiável, segura e perfeita. Permite a você e sua equipe especializada um ajuste dos ângulos simples, além de um processo de medição e trabalho totalmente automático.

SISTEMA DE MEDIÇÃO
O apalpador integrado de série registra todos os parâmetros relevantes, como largura de corte ou espessura da lâmina, medindo a máquina de forma completamente automática.
AJUSTE SIMPLES DO ÂNGULO
A medição de diferentes tipos de serras com diferentes ângulos radiais e tangenciais é simples e confiável.
PROGRAMA DE REPARO
O programa de reparo aumenta a flexibilidade na assistência e pode ser usado em multissuperfícies.

MEDIÇÃO E RETIFICAÇÃO AUTOMÁTICA DOS ELETRODOS DE EROSÃO

CORREÇÃO MANUAL DA SIMETRIA
Os operadores podem intervir manualmente na simetria dos cortes, por ex. em corpos da haste que não são planos.
MEDIÇÃO E RETIFICAÇÃO DOS ELETRODOS DE EROSÃO
O eletrodo de erosão está sujeito a desgaste durante a erosão. É portanto necessário que seja retificado ciclicamente para restaurar suas propriedades originais. Com a QSF 860, o eletrodo de erosão é medido e retificado automaticamente. O resultado: resultados de erosão perfeitos.

OS SISTEMAS DE ALIMENTAÇÃO. AUTOMATICAMENTE PODEROSO.

Seja na assistência, no usuário ou na produção – a VOLLMER tem o sistema de alimentação ND certo para todos os que trabalham 24 horas por dia. A configuração depende inteiramente da sua capacidade e da sua necessidade. Descubra todas as possibilidades.

OS SISTEMAS DE ALIMENTAÇÃO ND 230 | 250 | 270
PARA ATÉ 650 LÂMINAS DE SERRA CIRCULAR DE 100 A 630 MM.

Graças aos sistemas de manuseamento ND da VOLLMER, você tem todas as opções para projetar o carregamento automático de forma variável. É possível combinar até três máquinas com até sete carrinhos de carregamento. Cada carrinho comporta até 50 lâminas de serra, o sistema de alimentação completo, com 13 posições de carga, tem capacidade para até 650 lâminas de serra, que podem ser processadas automaticamente – 24 horas por dia, 7 dias por semana.

OS SISTEMAS DE ALIMENTAÇÃO ND 320 | 340 | 360
PARA ATÉ 550 LÂMINAS DE SERRA DE 200 ATÉ 840 MM.

Os sistemas de alimentação ND 320 | 340 | 360 estão disponíveis para lâminas de serra circular maiores e ainda mais pesadas, até um diâmetro de 840 mm: podem ser combinadas até três máquinas na versão com ND360, com até seis carrinhos de carregamento e capacidade de até 550 lâminas de serra. Os pegadores duplos robustos permitem a troca rápida de lâminas de serra de até 11 kg. A ocupação unilateral do pegador permite o processamento automático de lâminas de serra até um peso de 20 kg.

A ORGANIZAÇÃO DO PROCESSO. AJUSTADA TOTALMENTE A VOCÊ.

Topo ou flancos – você define livremente em que ordem você quer usinar. O conceito de automatização da VOLLMER dá a você a liberdade para escolher a sequência das etapas de usinagem a sequência em que os carrinhos de carregamento serão processados. Um lote ou vários lotes não é problema. O diâmetro, o número e a geometria dos dentes podem ser alterados conforme necessário. Isto é vantajoso em lotes com números de peças reduzidos.

PROGRAMAÇÃO EXTERNA. SEM PROBLEMA.

Todas as entradas de pedidos podem ser programadas e efetuadas usando a estação externa de introdução de dados DES 400. Portanto, não é obrigado a estar no mesmo local. Se necessário, você também pode programar a pilha de serras diretamente no sistema de carregamento, além da estação de introdução de dados externa.

O PROCESSO

Colocar as lâminas de serra no carrinho de carregamento
Inserir os dados das serras na estação de introdução de dados
Selecionar a sequência de automação desejada no painel de controle
Iniciar o programa automático
Os carrinhos de carregamento com as lâminas de serra prontas podem ser substituídos por outros durante o processamento, permitindo o processo de trabalho contínuo

A tecnologia avançada merece o serviço correspondente

O CONCEITO DE INTERLIGAÇÃO. PREPARADO PARA A INDÚSTRIA 4.0.

O conceito de interligação da VOLLMER oferece uma ampla gama de opções e vantagens para tornar seus processos ainda mais flexíveis e eficientes. Com o gateway IoT como componente do hardware, a porta para o mundo digital está aberta para você.

DNC

Para gerenciar os programas já escritos de forma centralizada e poder utilizálos de forma abrangente a várias máquinas, está disponível uma operação DNC, que é operada no próprio sistema EDV do cliente.

REGISTRO DE DADOS DA MÁQUINA E DE DADOS DE OPERAÇÃO MDA/PDA

As funções já implementadas no controle para registro de dados de operação e de máquina oferecem segurança adicional para toda a produção. Isso permite a avaliação da utilização e produtividade da máquina, bem como o armazenamento de dados da ferramenta.

DIGITAL REMOTE SERVICE

Diagnóstico de erros e suporte ao usuário simples por acesso remoto à interface da máquina.

VOLLMER INSTRUCT

Para poder fornecer ajuda direcionada em caso de erro ou preparar intervenções subsequentes da assistência.

OPERATOR NOTIFICATIONS

Armazenar comunicações e associar a parâmetros da máquina. Receber notificações automatizadas em diferentes terminais e emitir valores de forma padronizada. Usar processos pré-fabricados ou criar seus próprios fluxos usando o sistema de código aberto Node-RED.

STANDARD PROTOCOLS

As interfaces e protocolos padrão (p. ex. OPC UA, MTConnect) permitem o intercâmbio de dados sem esforço entre nossas máquinas e seus aplicativos.

VOLLMER DASHBOARD

O VOLLMER Dashboard para visualização de dados da máquina: acesso direto a informações detalhadas sobre o estado da máquina. A qualquer altura, com qualquer terminal, em todo o mundo. Você mantêm sempre a visão geral dos dados básicos e da produtividade das suas máquinas. E, assim, obtém o nível máximo de transparência.

IoT Gateway

Com o gateway de IoT como um componente de hardware, a porta para o mundo digital está aberta para você.

ESTAÇÃO DE INTRODUÇÃO DE DADOS DES 400

A DES 400 permite preparar os pedidos em uma estação de trabalho externa enquanto a máquina está em operação e, assim, usar as máquinas de forma ainda mais produtiva.

ASSISTÊNCIA E MANUTENÇÃO.

As QS 860 e QSF 860 não são apenas incrivelmente flexíveis e simples de operar. Também são particularmente práticas no que respeita a assistência e manutenção. A VOLLMER garante a redução do seu esforço ao mínimo durante o desenvolvimento. Todos os elementos de manutenção estão dispostos em um só lugar, o armário de distribuição, o sistema pneumático, bem como os dispositivos de extinção de incêndios e de líquido do refrigeração são facilmente acessíveis. E se for necessário trocar um componente, isso é possível de forma rápida e simples.

FORNECIMENTO DE PEÇAS DE DESGASTE E DE REPOSIÇÃO
O uso de componentes VOLLMER comprovados garante alta qualidade consistente e fornecimento rápido de peças de desgaste e reposição.

ÓTIMA ACESSIBILIDADE
O armário de distribuição, o sistema pneumático, bem como os dispositivos de extinção de incêndios e de líquido de refrigeração são idealmente acessíveis para trabalhos de manutenção. Todos os elementos de manutenção estão em um só lugar

SISTEMA DE LUBRIFICAÇÃO CENTRAL AUTOMÁTICO
Para reduzir custos de manutenção.

FUNÇÕES AUXILIARES CONTROLADAS PNEUMATICAMENTE
Sem sistema hidráulico, sem troca de óleo, sem troca de filtro de óleo, por isso com menos manutenção. Isso não é somente simples, mas muito mais limpo.

ESTRUTURA IDÊNTICA
Acessos e disposições idênticos em todas as máquinas. Isso facilita a rotina de manutenção e reduz o esforço.

A TECNOLOGIA SERVO MAIS MODERNA
Todas as máquinas estão equipadas com a mais recente tecnologia servo com cabo único – economia de espaço, economia de energia, segurança e potência.

TROCA SIMPLES DE COMPONENTES
Os componentes de comando não devem ser pré-configurados. Isso permite o fornecimento rápido de peças de reposição e, em caso de avaria, permite a troca simples dos componentes com identificação rápida do erro.

VFS 400 FORNECIMENTO CENTRAL DE LÍQUIDO DE REFRIGERAÇÃO.

O sistema de filtração VOLLMER 400 foi construído para a filtração fina de óleo de refrigeração e dielétrico. Os sólidos são separados do líquido em uma unidade de filtro com pequenos elementos filtrantes, o que permite uma melhor qualidade da superfície.

E o melhor de tudo: o uso mínimo de energia do sistema não só tem um efeito positivo nos custos operacionais, mas também contribui para uma filtragem sustentável e econômica. Eficiência e qualidade, combinadas em um espaço reduzido – a solução perfeita para suas necessidades.
