CPF 650 Maschine zum Schärfen von Flankenfreiflächen an hartmetallbestückten Kreissägeblättern
Kompaktes Design
Kompaktes Design
Die platzsparende Bauweise der CPF 650 ermöglicht eine effiziente Raumnutzung und sorgt für eine unkomplizierte Inbetriebnahme
LCD-Farbdisplay
LCD-Farbdisplay
Unterstützt das fortschrittliche Bedienkonzept und sorgt für optimale Benutzerführung
Großes Sichtfenster
Großes Sichtfenster
Gewährt jederzeit ungehinderten Einblick auf den Schleifvorgang und in den gesamten Arbeitsraum
Serienmäßige Vollverkleidung
Serienmäßige Vollverkleidung
Für den effektiven Lärm-, Spritz- und Emissionsschutz und einen repräsentativen Auftritt aus einem Guss
Solide Konstruktion
Solide Konstruktion
Der stabile Maschinenaufbau auf Frontplatte ermöglicht den erschütterungsfreien Betrieb der CPF 650 und trägt zur Ergebnisqualität bei

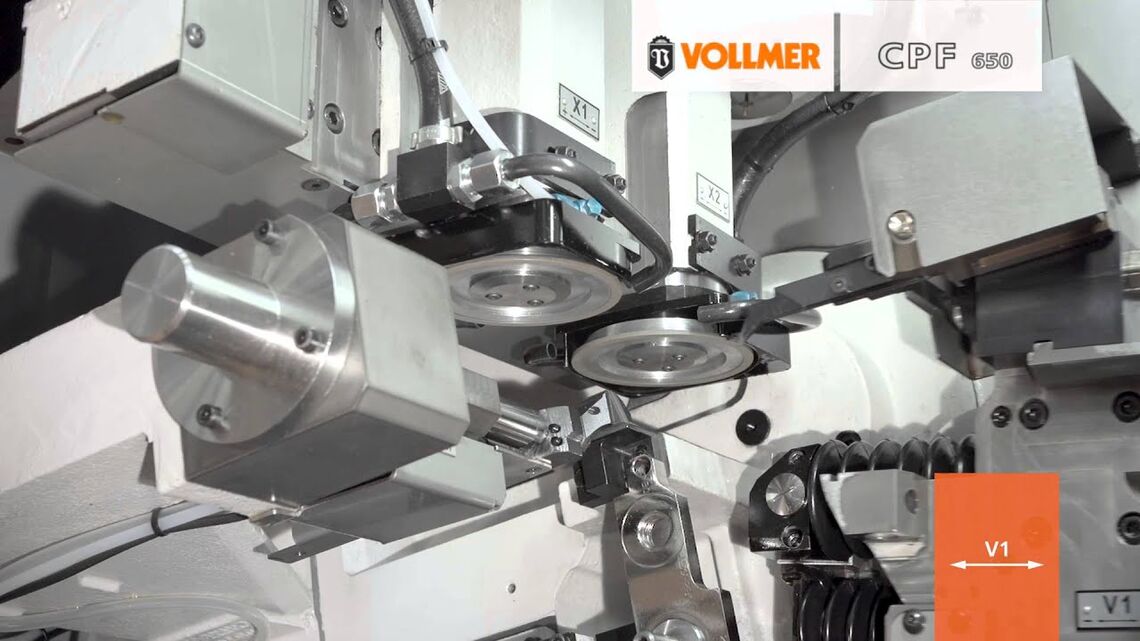

DAS MASCHINENKONZEPT
Die CPF 650 ist optimal gerüstet für das Schärfen von hartmetallbestückten Kreissägeblättern: Multitalente, die keine Wünsche offenlassen.
- 5 CNC-gesteuerte Achsen für die konsequent hydraulikfreie Komplettbearbeitung aller gängigen Winkel – auch bei Sägen mit Gruppenverzahnung
- Oszillationsschleifen serienmäßig – für hohe Abträge in nur einem Umlauf, so wie es in der Produktion oder auch im Service beim Ersetzen eines Zahnes erforderlich ist
- Optimale Bewegungskoordination für kurze Schleif- und reduzierte Nebenzeiten, einstellbare Vorschubkurve für beste Zahnpositionierung
- Bewährte VOLLMER Antriebstechnik für dynamische und zuverlässige Bearbeitung
- 5-Achs-Kinematik für maximale Flexibilität
- Automatische Zentralschmierung für verringerten Wartungsaufwand – in der Grundausstattung enthalte
DIE ANWENDUNG
Flankenbearbeitung von Sägen für Holz-, Kunststoff- und Aluminiumverarbeitung. Dank ihrer hohen Flexibilität und starken Schleifleistung ist die CPF 650 für viele Einsatzbereiche die erste Wahl.
- Automatisches Einstellen aller gängigen Winkel – auch des Spanwinkels – und automatische Erkennung der Zahnteilung
- Bearbeitung von balligen Zahnflanken möglich
- Sägenwechsel ohne Verstellen des Aufspannschlittens möglich – kein erneutes Einrichten erforderlich
Schärfmaschine für Kreissägen // VOLLMER CPF 650
CPF 650: Technische Daten
| CPF650 | |
|---|---|
| WERKSTÜCKDATEN | |
| KREISSÄGEBLÄTTER | |
| Kreissägeblätter mit Aussendurchmesser | 80 - 650 mm |
| Kreissägeblätter mit Bohrungsdurchmesser | 10 - 180 mm |
| Kreissägeblätter mit Stammblattdicke | ≤ 5 mm |
| ZAHNGEOMETRIE | |
| Bearbeitungslänge an den Flankenfreiflächen | < 19 mm |
| Tangentialfreiwinkel | 0° - +8° |
| Radialfreiwinkel | -20° - +6° |
| Spanwinkel | -10° - +30° |
| Zahnteilung | 6 - 100 mm |
| SCHNITTSTELLEN | |
| Anschlusswert elektrisch | 4,9 kVA |
| KÜHLMITTELEINRICHTUNG INTERN | |
| Kühlmittelbehälter | 140 l |
